摘要： TDA8920是一款广泛应用于家庭影院、汽车音响和专业音频设备的高效D类音频功率放大器，功率从2×50W到2×110W不等-。精准判断TDA8920好坏，是排查音响设备无声音、输出失真、保护性关断等故障的关键。本文立足消费电子维修场景，从基础认知到进阶诊断，系统讲解万用表检测TDA8920好坏的全流程方法，包含输出端静态电压测量、各引脚对地阻值比对等实操技巧，帮助电子维修人员、音响DIY爱好者和专业质检从业者快速掌握TDA8920芯片检测方法，精准定位故障，减少误判和拆焊损耗。
一、维修检测前置准备（音响维修场景核心工具与安全规范）
1. 万用表检测TDA8920核心工具介绍
基础款（新手必备，适配音响维修场景）：
数字万用表：推荐具备二极管/通断档位，用于测量输出端静态电压、供电电压及引脚对地阻值-。
直流稳压电源（可选）：为功放板提供可调±15V至±30V电压，方便隔离判断-。
备用音箱或8Ω假负载电阻：用于替代真实喇叭进行安全测试，避免输出短路损坏芯片。
放大镜/带灯工作台：用于目检引脚虚焊、PCB烧焦痕迹等明显故障-。
专业款（适配批量检测/高精度质检场景）：
示波器（带宽≥20MHz） ：用于观测输出端PWM波形，判断芯片调制是否正常。
信号发生器：提供1kHz正弦波信号输入，评估增益和失真情况。
红外热成像仪：快速检测芯片及周边元件异常发热点，定位短路区域。
ESR表（电容等效电阻测试仪） ：用于排查供电滤波电容老化引起的供电纹波过大问题。
可编程直流电子负载：模拟不同扬声器负载阻抗，测试芯片在不同工况下的输出稳定性。
行业提示：音响维修中，TDA8920的引脚间距较密（HSOP24封装），万用表表笔建议选用细尖探针，防止误触相邻引脚造成短路。专业质检场景建议使用镊子式探针台。
2. 音响维修场景TDA8920检测安全注意事项
⚠️ 重中之重：断电操作与放电顺序
断电检测先行：所有电阻、通断类测量必须在完全断电且主滤波电容充分放电后进行。TDA8920供电电压可达±30V，滤波电容残留电压足以损坏万用表甚至伤人。
带电测量注意事项：若需在通电状态下测量静态电压，务必确保表笔绝缘层完好，测量前确认档位无误，避免万用表置于电阻档时触碰带电引脚。

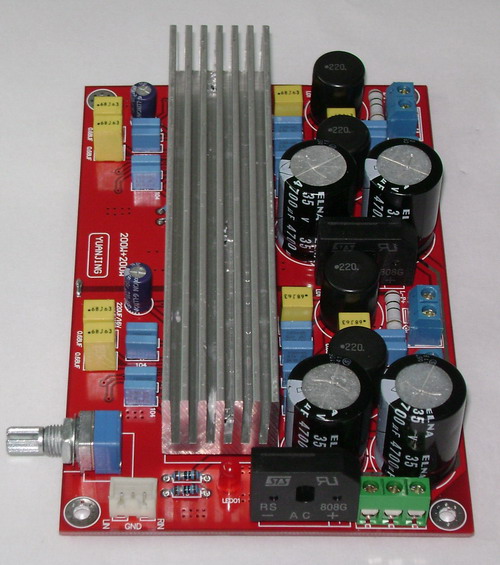

散热器绝缘检查：TDA8920通常通过封装背部散热焊盘与散热器相连。实际维修案例中，曾有因散热器固定螺丝接触机壳地线导致芯片对地短路烧毁的故障-。检测前务必检查芯片与散热器之间的绝缘垫片是否完好。
输出端防短路：D类功放输出端为高频PWM信号，严禁在通电状态下触碰或短路输出引脚，否则可能触发过流保护或永久损坏芯片-。
大容量电容放电：电源端的大容量滤波电容（常见1000μF以上）需用功率电阻（如100Ω/5W）或带有放电功能的万用表电阻档进行缓慢放电，严禁直接短路放电。
防静电操作（ESD防护） ：CMOS工艺芯片对静电敏感，操作前建议佩戴防静电手环或触摸接地金属释放身体静电。
3. TDA8920基础认知（适配精准检测）
TDA8920是恩智浦（NXP，原飞利浦）推出的双声道D类音频功率放大器芯片，内部集成了PWM调制器、驱动级和高功率MOSFET输出级-。
常见型号与功率规格：
| 型号 | 输出功率（立体声SE模式） | 典型供电电压 |
|---|---|---|
| TDA8920 | 2×50W | ±15V至±30V |
| TDA8920B | 2×100W | ±12.5V至±30V |
| TDA8920C | 2×110W | ±12.5V至±32.5V |
封装类型： HSOP24（贴片封装）、DBS23P（直插功率封装）-。
内部结构： TDA8920内部包含两个独立放大通道，采用差分音频输入结构，具有高共模抑制比和90%以上的电源转换效率-。
芯片内置保护功能：
过流保护（OCP）：输出电流超过8A时限制输出-。
过热保护（OTP）：结温超过阈值时自动关断，恢复后自动重启-。
窗口保护（WP）：检测输出端异常阻抗变化并触发保护-。
检测提示：TDA8920的保护功能可能导致芯片“无输出”但芯片本身并未损坏。检测时需先区分是芯片故障还是保护状态触发。
芯片引脚识别：以HSOP24封装为例，定位丝印标记或圆点标记为Pin1，按逆时针方向依次排列。检测前建议查阅具体型号数据手册确认引脚分布。
二、TDA8920芯片核心检测方法
1. 基础检测法（音响维修现场快速初筛）
本方法无需复杂仪器，适合维修现场对疑似故障功放板进行快速初步判断。
第一步：目检
检查TDA8920芯片表面是否有裂纹、烧焦鼓包。
观察PCB板上芯片周围是否有明显烧焦痕迹、焊锡变色。
检查芯片各引脚是否有虚焊、脱焊或连锡现象-。
观察输入耦合电容、输出滤波电感等周边元件是否有明显损坏（鼓包、炸裂）。
第二步：嗅检
通电前嗅闻芯片及PCB板是否有明显的焦糊味。若有，通常表明芯片或周边元件已发生过热损坏。
第三步：温度初判
通电工作状态下，用指背（手背）轻触芯片表面温度。TDA8920正常工作时，配合合格散热器应温热不烫手-。若芯片在无音频信号输入时仍急速升温至“烫手无法触摸”，极大概率已内部短路损坏。
注意：温度检测应在断电后迅速进行，避免烫伤。若发现异常发热，立即断电。
2. 万用表检测TDA8920好坏（新手重点掌握）
万用表是判断TDA8920好坏最核心、最便捷的工具。以下方法分为“静态电阻检测”（断电进行）和“静态电压检测”（通电进行）两部分。
2.1 静态电阻检测（断电操作，判断芯片是否内部短路/开路）
操作准备：
功放板完全断电，主滤波电容充分放电。
数字万用表置于电阻档（200Ω档或二极管档）。
找到芯片GND引脚（通常为散热焊盘或特定的接地引脚）。
检测步骤：
第一步：供电端对地电阻测量
红表笔接芯片VDD（正电源）引脚，黑表笔接GND。
红表笔接VSS（负电源）引脚，黑表笔接GND。
正常参考值：正反向电阻均不应为0Ω（短路）或极大（开路）。
损坏判断：若电阻接近0Ω（几欧姆以下），说明芯片内部电源端已击穿短路-。
第二步：输出端对地电阻测量
万用表置于二极管档。
测量OUT1（左声道输出）和OUT2（右声道输出）引脚对GND的正反向压降。
判断依据：将测得数值与正常芯片或同型号功放板上的另一通道进行对比，如差异较大或某一输出端对地几乎短路，基本可判定为芯片损坏-。
第三步：引脚对GND压降比对法
万用表置于二极管档，红表笔接GND，黑表笔依次测量各信号引脚（如输入引脚IN1、IN2等）对GND的压降-。
将各引脚测量值与正常芯片数据对比，若某引脚出现短路（压降接近0）或开路（压降极大），说明芯片内部该引脚相关电路损坏。
第四步：输入引脚保护二极管检测
TDA8920输入引脚内部通常集成有ESD保护二极管。
万用表置于二极管档，分别测量各输入引脚对VDD和GND的压降。正常情况下应呈现二极管单向导电特性。若双向导通或双向开路，说明保护电路已损坏。
2.2 静态电压检测（通电操作，判断芯片工作状态）
前置条件： 确认功放板供电正常（±15V至±30V范围内），输入信号短接至GND。
⚠️ 安全警告：通电检测涉及高压操作，务必确保绝缘良好，避免触碰带电部位。
检测步骤：
第一步：供电电压确认
万用表置于直流电压档（200V档）。
测量VDD引脚对GND电压，应稳定在+15V至+30V范围内-。
测量VSS引脚对GND电压，应为-15V至-30V。
若供电电压异常（偏低或为零），需排查供电电路（整流桥、滤波电容、稳压电路等），而非芯片本身故障。
第二步：输出端静态电压测量（关键判断指标）
万用表置于直流电压档（20V档）。
黑表笔接GND，红表笔依次测量OUT1、OUT2引脚对GND的直流电压。
正常值：在无输入信号且静音关闭状态下，两输出端电压应接近0V（通常在±50mV以内）。
损坏判断：若某一输出端电压接近供电电压（如+VDD或VSS）或偏离0V过大（超过±1V），同时另一输出端正常，说明该通道内部MOSFET已击穿或驱动电路损坏-。
第三步：参考电压检测
测量VREF引脚（内部参考电压输出端）对GND电压。
正常值约为VDD的一半（约±12V至±15V范围内稳定值）。若VREF电压异常或波动较大，说明芯片内部基准源损坏。
第四步：MODE/STANDBY引脚状态确认
测量MODE引脚（工作模式选择）电压，确认芯片处于正确的工作模式（SE立体声或BTL单声道）。
测量STANDBY引脚电压，确认芯片未处于待机状态。待机状态下输出端无电压属于正常现象，不能判定芯片损坏。
3. 示波器检测TDA8920方法（进阶精准诊断）
示波器可对TDA8920进行更深层次的波形分析，适用于专业维修人员和高精度质检场景。
3.1 输出端PWM波形观测
示波器探头接OUT1或OUT2引脚，地线接GND。
设置时基为10μs/div，垂直灵敏度为10V/div。
输入1kHz正弦波测试信号，音量调至中等。
正常波形：应为频率约350kHz的PWM方波（脉宽随输入信号变化）。
异常情况判断：
无PWM波形输出→芯片可能处于保护状态或损坏。
波形畸变严重→输出级驱动异常或LC滤波电路故障。
单个通道无输出但另一通道正常→该通道内部电路损坏。
3.2 输入差分信号波形验证
示波器双通道同时测量IN1+和IN1-引脚。
输入1kHz正弦波信号。
确认两个输入端之间存在正常的差分信号波形。若无差分信号，需排查前级信号源电路。
3.3 静音与保护触发信号捕捉
示波器设置单次触发模式，探头接MUTE引脚。
在功放正常播放过程中，观察MUTE引脚电平变化是否与声音中断同步。
若MUTE引脚电平异常变化，说明保护电路因过流、过热或欠压被激活，芯片可能未损坏。
3.4 供电纹波检测
示波器交流耦合模式（AC Coupling），探头接VDD引脚。
观察电源纹波幅度，正常应小于100mVpp。
纹波过大时，即使芯片本身正常，也可能出现不稳定输出或误触发保护。
3.5 实际维修案例参考
某维修案例中，TDA8920功放板通电后一个声道输出端电压接近VDD（29.7V），另一个声道约1V，正常应为0V。断电后测量两输出端对地阻值差异显著，最终判定芯片内部MOSFET击穿，更换后故障排除-。
三、补充模块
1. 不同封装类型TDA8920的检测重点
TDA8920存在多种封装类型，检测方法和工具适配各有侧重：
HSOP24贴片封装（主流型号TDA8920TH/BTH/CTH）：
检测重点：引脚密集，万用表测量时易发生相邻引脚短路，建议使用细尖探针。散热焊盘位于芯片底部，焊接质量直接影响芯片散热和接地可靠性。
拆卸注意：热风枪拆焊时温度不宜超过350℃，长时间加热易损坏芯片内部结构。
DBS23P直插封装（TDA8920BJ/CJ）：
检测重点：引脚间距较大，测量方便。直插封装散热能力相对较弱，检测时应重点关注芯片温度，必要时加大散热器。
故障特征：直插封装引脚弯折处易因机械应力产生隐性裂纹，目检不易发现，需用放大镜仔细观察。
2. 音响维修场景TDA8920检测常见误区
误区一：芯片无输出就判定为损坏
TDA8920内置过热、过流保护，常见导致“无输出”的原因包括供电异常、散热不良、输出短路或输入信号缺失。应先排查外围电路和触发条件，再怀疑芯片本身-。
误区二：忽略输出LC滤波电路
TDA8920输出端需配合LC滤波器（电感和电容）还原音频信号。输出端无声音可能是LC滤波电路中的电感虚焊或电容失效所致，而非芯片损坏。检测时先用万用表测量输出端对地直流电压判断芯片是否工作，再用示波器观察滤波前波形确认。
误区三：仅凭“嘟嘟”噪声判断芯片损坏
某维修案例中，功放板插电后一个声道喇叭发出“嘟嘟”噪声，用户判定芯片损坏。经排查，问题源于供电端滤波电容老化导致电源纹波过大，更换电容后故障消除-。
误区四：忽略散热器接地绝缘检查
芯片散热器若通过固定螺丝意外接地，会导致芯片输出端对地短路，触发保护或烧毁芯片。检测前务必检查绝缘垫片和螺丝绝缘状态-。
误区五：万用表电阻档测量带电电路
带电状态下使用万用表电阻档测量，不仅测量结果无效，更可能损坏万用表或导致芯片引脚瞬间短路。测量电阻或通断前必须断电。
误区六：供电电压异常直接更换芯片
TDA8920供电端滤波电容老化会导致输出电压纹波增大或电压下降，误判为芯片内部短路。应先用万用表测量供电电压是否稳定，排查电容ESR是否升高，确认供电正常后再检测芯片。
3. 音响维修场景TDA8920失效典型案例
案例一：散热器接地引发芯片反复烧毁
故障现象：某汽车低音炮功放频繁报错无输出，更换新TDA8920BTH后使用一段时间再次烧毁-。
检测过程：
万用表测量输出端对地电阻，发现导通阻值异常偏低。
目检发现有两颗固定螺丝从功放芯片散热片旁边穿过，螺丝未加绝缘垫片，芯片散热焊盘通过螺丝与机壳接地短接。
散热器接地导致芯片输出端对地持续短路，触发过流保护反复动作，最终芯片过热损坏。
解决方案：在螺丝与散热片之间加装绝缘垫片和绝缘套管，确保散热器与机壳电气隔离。更换新芯片后功放恢复正常。
案例二：电源滤波电容老化引起声道噪声
故障现象：一块TDA8920BTH功放板通电后，一个声道喇叭输出“嘟嘟”低频噪声，另一声道正常。用不同电源变压器测试，故障依旧-。
检测过程：
万用表测量供电滤波电容两端电压，发现纹波明显偏大。
拆下电容用ESR表测量，等效串联电阻严重超标（已老化失效）。
示波器观察VDD引脚波形，电源纹波高达300mVpp（正常应<100mVpp），超出芯片电源抑制范围，导致调制异常产生噪声。
解决方案：更换同规格低ESR滤波电容后，电源纹波恢复正常，噪声故障消除。
四、结尾
1. TDA8920检测核心（音响维修高效排查策略）
针对不同维修场景，推荐采用分级检测策略：
⚡ 快速初筛（现场维修适用）：
目检＋嗅检＋温度初判＋供电端对地电阻测量
→ 10分钟内快速定位明显短路故障
🔧 万用表精准诊断（常规维修核心）：
输出端静态电压测量 → 判定输出级MOSFET是否击穿
引脚对GND压降比对 → 判断芯片内部电路完整性
供电电压确认 → 排除外围电路干扰
📊 示波器深入分析（疑难故障定位）：
输出端PWM波形观测 → 确认调制是否正常
供电纹波检测 → 排查电源质量问题
保护触发信号捕捉 → 区分芯片损坏与保护触发
核心逻辑：先断电测电阻排查短路，再通电测电压判断工作状态，最后用示波器分析波形。供电异常优先查电源，保护触发优先查负载和散热。
2. TDA8920检测价值延伸（音响维护与采购建议）
日常维护技巧：
定期清理功放内部灰尘，保证散热器通风良好，避免TDA8920因积灰导致散热不良。
检查散热风扇运转状态（若有），确保芯片结温在正常范围。
建议在TDA8920与散热器之间涂抹优质导热硅脂，提升热传导效率。
采购建议：
购买替换芯片时选择正规渠道（如得捷电子DigiKey、贸泽电子Mouser等原厂授权分销商），警惕低价翻新片或劣质仿制品-。
查看芯片表面丝印是否清晰，引脚是否氧化或弯曲，同一批次芯片印刷字体风格应一致。
校准建议：
专业音频设备定期校准时，使用信号发生器和示波器验证TDA8920的输出增益是否在标称范围内（30±1dB）-。
使用频谱分析仪检测THD（总谐波失真）是否满足≤0.15%（1kHz，1W输出）的规格要求-。
