一、引言：为什么掌握二极管检测是电子维修人员的核心基本功？
二极管是电子电路中最基础、使用量最大的半导体分立器件之一，在电源管理、汽车电子、工业控制、通信设备和医疗电子等领域承担着整流、开关、稳压、续流、防反接和瞬态过压保护等关键功能-。据统计，2025年全球二极管市场规模已达到相当可观的体量，中国市场占比超过45%，年复合增长率保持在6%以上-4。随着新能源汽车、工业自动化和可再生能源的深入发展，二极管的应用广度和性能要求正在持续提升-7。
在实际工作中，无论是电子维修人员面对一台不工作的设备，还是企业质检人员需要批量筛选来料，抑或是电子爱好者自己在DIY项目中排查故障，掌握“二极管如何测量好坏”的能力，都是绕不开的必修课。
一个损坏的二极管——可能表现为短路、开路或参数漂移——轻则导致电路功能异常，重则烧毁后级元件甚至引发安全事故-。本文结合工业控制设备（如开关电源、变频器、UPS）与汽车电子（如车载充电机OBC、BMS电池管理系统）两个核心行业场景，从基础到进阶，系统讲解二极管的检测方法，帮助不同基础的读者快速上手，独立完成二极管好坏判断。
二、前置准备：工欲善其事，必先利其器
1. 工业控制与汽车电子场景二极管检测核心工具介绍
基础工具（新手必备）：
数字万用表：最核心、最基础的检测工具。建议选择带有二极管档（标有“→+▷”符号）的型号。对于工业控制场景，万用表的CAT等级建议不低于CAT II 600V；汽车电子场景则重点关注低阻抗测量功能，便于在低电压电路中精准判断导通状态。入门级价格在100-300元即可满足基本检测需求，如Fluke 15B+、优利德UT61E等。
指针式万用表（可选补充）：在检测稳压二极管时有其独特优势——可利用其内部9V或15V电池提供偏置电压，初步估算稳压值-62。但新手建议先掌握数字万用表为主。
专业工具（工厂质检/专业维修进阶）：
晶体管特性测试仪/半导体参数分析仪：能够精确测量二极管的伏安特性曲线、击穿电压和正向压降等关键参数，适用于研发验证和高精度失效分析-。对于批量检测场景，这类设备可以大幅提升检测效率和一致性-42。
LCR数字电桥：用于精确测量二极管的寄生电容（Cj），在高频电路（如开关电源、射频电路）的二极管选型与故障排查中至关重要。专业级LCR电桥精度可达0.05%-。
红外热像仪：在通电检测场景中，可通过观察二极管工作时的热分布快速定位异常发热点，特别适合工厂流水线批量排查和汽车ECU（电子控制单元）板的快速诊断。
示波器：用于动态检测二极管的开关波形、反向恢复特性，是开关电源、逆变器等高频电路二极管检测的必备工具-29。
2. 工业控制与汽车电子场景二极管检测安全注意事项
重中之重——安全第一！
断电操作是基本原则：在接触任何二极管之前，务必确认电路已完全断电，并用万用表测量待测点确认无残余电压。工业控制设备中的大电容可能存有高压，断电后需等待1-2分钟或主动放电后再操作。
汽车电子特别注意：汽车电路涉及12V/24V蓄电池，检测前需断开蓄电池负极。切勿在发动机运转或车辆通电状态下带电插拔ECU相关连接器，否则可能因感性负载产生的高压反峰损坏其他精密元件。
防静电措施不可少：二极管属于静电敏感器件（尤其是肖特基二极管、高频开关管），检测时应佩戴防静电腕带或接触接地金属释放人体静电，避免徒手直接触碰引脚。工业控制维修间的防静电工作台是最佳操作环境。
高压工业场景的额外防护：检测工业变频器、伺服驱动器、开关电源中的高压整流二极管时（如耐压600V-1200V规格），建议佩戴绝缘手套，使用耐高压测试探头，并在操作区域设置警示标识。
仪表校准与量程适配：万用表应定期校准。检测前确认仪表量程足够覆盖被测二极管的额定电压（如汽车电源反向保护二极管建议使用200V档以上，工业高压二极管建议1000V档）。
3. 二极管基础认知（适配工业控制与汽车电子精准检测）
二极管的核心电气行为是：正向导通、反向截止——即电流只允许从阳极（Anode，通常为正极）流向阴极（Cathode，通常为负极），反向则几乎不通-1。
工业控制场景：常见类型包括整流二极管（用于AC-DC电源转换）、快恢复二极管（FRD） （用于开关电源高频整流）、肖特基二极管（用于低压大电流高频整流）和TVS瞬态抑制二极管（用于电源端口浪涌保护）-。关键参数包括正向压降VF（通常0.2V-0.7V）、反向耐压VRRM、正向整流电流IF和反向恢复时间trr（快恢复二极管通常≤100ns）-14。
汽车电子场景：常见类型包括肖特基二极管（用于LED驱动和低功耗电路）、稳压二极管（用于电压基准和保护）、快恢复二极管（用于OBC和DCDC转换器），以及TVS/ESD保护二极管（用于CAN总线、LIN总线等接口防护）。车规级二极管需满足更宽的工作温度范围（-40℃至150℃）和更高的可靠性要求-20。
三、核心检测方法
1. 基础检测法：外观与通电初筛（工业/汽车场景快速诊断）
适用于： 新手快速判断、现场初步排查、大批量目视筛选
操作流程：
第一步：外观检查
检查二极管封装是否有裂纹、烧焦、鼓包或引脚松动。
工业场景中，高发热整流桥附近的二极管常因高温老化出现封装变色，这是故障的早期信号。
汽车电子场景中，注意检查PCB上的贴片二极管是否有焊点裂纹（汽车振动环境常见问题）。
第二步：在路通电初判（仅限有经验的维修人员）
在确保安全的前提下给电路通电，测量二极管两端电压。
若在电路中二极管应导通（正向偏置）但两端电压明显偏高（如硅整流二极管超过1V），说明二极管可能老化或开路。
若二极管应截止但两端电压接近0V，说明可能已短路。
⚠️ 注意：在路测量受并联电路影响较大，初判异常后需断开一个引脚进行离线复测-65。
第三步：闻气味（工业大功率设备特别有效）
高压二极管烧毁时常伴随明显的烧焦气味。医疗加速器等精密设备中的高压二极管故障，可通过监测异常气味辅助判断-30。
工业/汽车场景判断标准：
若外观完好、电路工作正常，二极管大概率无问题。
若发现封装炸裂、烧焦，或通电后设备输出电压异常偏低、纹波过大，二极管应为重点怀疑对象-29。
2. 通用仪器检测法（万用表二极管档，新手重点掌握）
这是二极管检测最核心、最实用的方法，所有电子从业者必须熟练掌握。
仪器档位选择： 将数字万用表拨至二极管档（标识为“→+▷”符号）。该档位下万用表会提供一个约2mA的恒定测试电流，直接显示二极管的正向导通压降-。
操作步骤：
（1）极性识别与正向压降测量
红表笔接二极管阳极（正极），黑表笔接阴极（负极）。
读取屏幕数值：一个正常的硅二极管正向压降应在0.5V至0.8V之间（工业常见的1N4007系列约为0.6V-0.7V）-65。
肖特基二极管正向压降低于普通硅管，通常在0.2V-0.4V之间。
发光二极管正向压降较高，约1.6V-3.5V，测量时可能看到微弱发光-65。
（2）反向截止测量
交换表笔：红接阴极，黑接阳极。
屏幕应显示“OL”（Over Limit）或“1”，表示无穷大电阻，说明反向截止正常。
（3）好坏综合判断
| 正向测量 | 反向测量 | 判断结论 |
|---|---|---|
| 0.2V-0.8V（硅）或0.2V-0.4V（肖特基） | OL | ✅ 正常 |
| OL | OL | ❌ 开路损坏 |
| 0V或蜂鸣声 | 0V或蜂鸣声 | ❌ 短路损坏 |
| 异常偏高（如1.5V以上） | 偏高或OL不稳定 | ⚠️ 性能衰退 |
工业/汽车场景注意事项：
在路测量需谨慎：直接在电路板上测量时，读数可能受并联电阻、电感等元件影响。若在路正向压降偏低，可能是并联低阻抗路径导致；若反向不再为OL，需考虑并联元件形成导电通路-65。
必须离线复测：怀疑二极管有问题时，务必至少断开一个引脚（或完全拆下）进行离线检测，才能得到最准确的判断。
指针式万用表的使用补充（适合稳压二极管初步检测）：
拨至R×1k或R×10k档。用表笔以正反两个方向测量二极管两极。理想情况下，正向电阻应较小（几百到几千欧），反向电阻极大（接近无穷大）-。
重点应用：检测稳压二极管时，可利用R×10k档较高的内部电池电压（通常9V或15V）作为偏置，在反向击穿状态下估算稳压值-62。
3. 行业专业仪器检测方法（进阶精准检测）
适用于： 工厂质检批量检测、专业维修深度诊断、二极管性能验证
（1）半导体参数分析仪检测法
半导体参数分析仪是检测二极管最专业的仪器之一，能够精确测量伏安特性曲线，提取击穿电压、饱和压降、跨导等关键参数-35。
操作流程：
将二极管正确夹入测试夹具。
设置电压扫描范围（从0V到额定反向耐压的1.2倍），仪器自动生成I-V特性曲线。
分析曲线形态：正常的硅二极管正向曲线应平滑上升，击穿电压附近出现陡峭转折。
对于批量检测场景，选择一体化的半导体C-V特性分析仪，可一键测试多个参数，无需频繁切换接线，显著提升检测效率-。
工业应用实例：某工控电源应用中，客户反馈整流输出波形存在缺口。现场测试发现220V输入但桥堆交流端接线松动，一只二极管处于间歇性开路状态，导致半波导通丢失-。用半导体参数分析仪逐一测试桥堆内部四只二极管的I-V特性后，迅速定位故障点。
（2）示波器动态检测法
适用于开关电源、逆变器、OBC等高频电路中的快恢复二极管和肖特基二极管检测-29。
操作流程：
用示波器探头测量二极管两端波形。
观察正向导通压降是否稳定，反向恢复波形是否异常。
若输出波形出现半波缺口或畸变，说明桥堆或整流二极管中存在开路或单向导通故障-29。
用示波器测量快恢复二极管的反向恢复时间，若实测trr远超规格书（如快恢复二极管应≤100ns却达到数微秒），说明器件已老化或损坏-14。
（3）在线检测技巧（不断开引脚检测）
工厂流水线质检中，不可能将每个二极管都拆下检测，需要掌握在线检测技巧。
方法要点：
使用万用表的毫伏电压档：在电路正常工作时，测量二极管两端的正向电压降。硅整流二极管正常工作时两端压降应为0.5V-0.7V，若明显偏高说明内阻增大或即将失效。
使用红外热像仪：同一批次的二极管在相同工况下发热应基本一致。若某个二极管温度显著高于同批次其他二极管，说明其功耗异常增大，很可能已性能衰退或即将损坏-29。
利用LCR电桥的偏置测试功能：在不拆焊的情况下测量二极管的结电容，与规格书对比判断是否正常-。
⚠️ 在线检测重要提醒：任何在线检测结果都不能完全替代离线检测。遇到异常时，最终确认仍需将二极管拆下独立测试-65。
四、补充模块
1. 工业控制与汽车电子场景中不同类型二极管的检测重点
整流二极管的检测重点：核心是正向电流耐受能力与反向恢复特性。工频整流电路中常用的1N4007，额定正向电流为1A，适合小功率整流-20。检测时需重点关注正向压降是否稳定在0.6V-0.7V，反向漏电流是否超标（通常应≤1μA）-14。
稳压二极管的检测重点：重点测试击穿电压精度。正常稳压管在反向击穿区应输出稳定电压，公差通常在±2%以内-14。检测时，可使用可调电源串联限流电阻（如1kΩ）后接稳压管两端，逐步提高电压并读取稳压值。若稳压值偏离标称值过大，或出现热击穿（正反向均呈低阻），说明已损坏-19。
快恢复二极管（FRD）的检测重点：重点验证反向恢复时间trr（通常应≤100ns）和反向恢复电荷-14。在开关电源、PWM脉宽调制器等高频电路中，若快恢复二极管反向恢复时间过长，将导致开关损耗增大、发热严重-20。检测时需使用示波器观察反向恢复波形，或使用专用半导体参数分析仪。
肖特基二极管的检测重点：侧重点在于低正向压降（通常≤0.4V）和热稳定性验证-14。汽车电子的LED驱动电路中常用肖特基二极管，若正向压降升高至0.5V以上，导通损耗将显著增加，影响系统效率。检测时可用万用表二极管档测量正向压降是否仍在正常范围。
TVS瞬态抑制二极管的检测重点：核心检测击穿电压和钳位电压是否在规格范围内。用可调电源串联限流电阻后施加反向电压，观察电压被“钳位”的位置是否与标称值一致。若击穿电压偏差超过±5%，或钳位效果明显下降，说明TVS可能已老化或损坏-。
2. 工业控制与汽车电子场景二极管检测常见误区（避坑指南）
误区：在路测量直接判断好坏。很多新手在电路板上测到二极管正向读数正常就认为没问题，忽略了并联电路的影响。正确做法：在路异常时必须断开一个引脚进行离线复测-65。
误区：用电阻档测所有二极管。用万用表电阻档测发光二极管或高压整流二极管时，万用表内部测试电压可能不足以使其导通，导致误判为开路。正确做法：发光二极管最好使用二极管档（可观察到微弱发光），高压二极管确保档位量程足够。
误区：忽略环境温度对检测的影响。高温环境下二极管反向漏电流会明显增大-4。在工厂高温环境中测出的反向漏电值可能超过常温规格，但这不一定是二极管损坏。正确做法：检测前确认环境温度符合规格书条件，或采用温度补偿计算方法修正结果。
误区：万能表指针倒置时判断错误。数字万用表红表笔接正极，指针式万用表恰恰相反——其红表笔接的是内部电池的负极-62。正确做法：使用指针式万用表时记住“正向连接时黑表笔接正极、红接负极”，或改用数字万用表避免混淆。
误区：不区分二极管类型统一判断标准。普通整流管、肖特基管、快恢复管、稳压管的检测标准和合格判断阈值完全不同。正确做法：检测前查阅规格书，明确待测二极管的类型和额定参数。
误区：忽视ESD静电损伤。肖特基二极管和高频开关管对静电极为敏感，徒手触摸引脚可能导致潜在损伤但外观完好，后续使用中提前失效。正确做法：检测前做好防静电措施。
3. 工业控制与汽车电子场景二极管失效典型案例（实操参考）

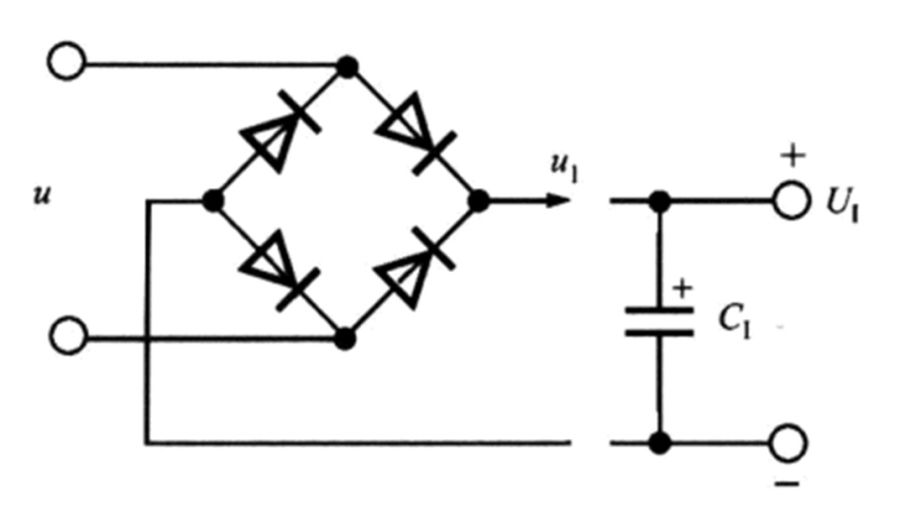

案例一：某工控电源桥堆开路失效
故障现象：某工控设备电源输出异常，电压偏低且纹波明显增大。保险丝未断但设备无法正常工作。
检测过程：用示波器观察整流输出波形，发现波形出现半波缺口——只导通了交流正半周，负半周完全缺失-29。断电后用万用表二极管档依次测量桥堆内部四个二极管的正反向特性，发现其中一只二极管正向测量显示OL（开路）。拆下该二极管离线复测确认已完全开路。
原因分析：该工控电源长期在高负载下工作，桥堆额定电流与实际负载匹配不足，过载导致内部芯片烧蚀开路-29。
解决方案：更换同型号桥堆，并在选型时按额定电流 ≥ 实际负载电流 × 1.5的标准重新评估裕量-29。同时为桥堆加装散热片，改善散热条件。更换后设备恢复正常运行。
案例二：汽车LED大灯驱动电路中肖特基二极管热击穿
故障现象：某新能源车型LED前大灯系统偶发性不亮，伴随驱动模块外壳温升异常。
检测过程：用万用表二极管档在路测量LED驱动板上的肖特基二极管，正向压降读数仅0.2V（偏低），但反向测量有阻值而非OL。拆下后离线检测，发现正反向均呈现一定导通性，正向压降异常——该肖特基管已发生热击穿，失去了单向导电性-。
原因分析：该肖特基管工作在LED大灯驱动电路的高频开关状态，但PCB散热铜箔面积不足，长期高温运行导致热击穿失效。温度升高引发热载流子累积，形成不可逆损伤-19。
解决方案：更换同规格肖特基二极管，同时改进PCB散热设计，增加散热过孔和铜箔面积。在LED驱动电路输入端增加TVS管作为浪涌保护。更换后大灯系统恢复正常，持续运行三个月未再出现故障。
五、结尾
1. 二极管检测核心（工业控制与汽车电子高效排查策略）
综合以上内容，本文将二极管的检测方法归纳为三级递进式排查策略，读者可根据自身场景和需求选择对应层级：
第一级：基础初筛（适合新手、现场快速判断）
外观检查 → 通电初判 → 万用表在路测量。此层级可在5分钟内完成初步判断，适用于设备维修现场的快速定位。核心动作：观察、闻味、测压降。
第二级：精确定位（适合大多数维修和质检场景）
断电后断开引脚 → 万用表二极管档离线测量正反向 → 根据正向压降判断好坏。此层级约需10-15分钟，可准确判断绝大多数二极管的短路、开路及性能衰退问题。核心动作：拆焊、离线测、对标规格书。
第三级：深度分析（适合工厂批量检测、研发验证、疑难故障）
半导体参数分析仪/示波器/红外热像仪检测 → I-V曲线分析 → 动态参数验证 → 批量筛选。此层级适用于专业质检和深度故障分析。核心动作：曲线分析、波形对比、热分布观察。
2. 二极管检测价值延伸（工业/汽车场景维护与采购建议）
日常维护建议：
定期检测关键电源电路中的整流二极管和快恢复二极管的正向压降变化趋势，压降显著升高是性能衰退的早期信号。
高功率工业设备每半年用红外热像仪检查二极管热分布，及时发现异常发热点。
汽车电子模块在整车保养时可同步进行ECU周边二极管的在线快速检测。
采购选型建议：
工业设备建议选用通过ISO9001质量认证的厂牌产品，采购渠道应具备全链路品质追溯机制-4。
汽车电子务必选择通过AEC-Q101车规认证的二极管型号，确保宽温度范围（-40℃至150℃）内稳定运行。
功率类二极管选型时，额定正向电流应预留30%-50%的裕量，反向击穿电压预留≥50%余量-20。
高频开关电路优先选用快恢复二极管或肖特基二极管，避免普通整流管导致开关损耗增大-4。
仪表校准建议：万用表、LCR电桥等检测仪器应每年送第三方机构校准一次，确保检测数据的准确性。企业内部质检可配备标准件（如已知参数的基准二极管），用于日常仪器的快速校验。
3. 互动交流（分享工业控制与汽车电子场景二极管检测难题）
你在实际工作中遇到过哪些棘手的二极管检测难题？
在维修工业变频器或伺服驱动器时，是否遇到过高压整流二极管外观完好但输出电压异常的情况？
汽车电子的OBC车载充电机维修中，快恢复二极管的热击穿故障你是如何排查的？
工厂来料质检时，如何快速从大批量二极管中筛出潜在失效件？
